CTB Air Technology SRL
Impianti di aspirazione ad uso industriale
Impianti di aspirazione ad uso industriale
La CTB Air Technology Srl di Cesano Maderno (MB) progetta e realizza impianti di depurazione dell’aria industriali, vantando uno staff competente e preparato, in grado di applicare il proprio know-how alle esigenze dei clienti.
La società, inoltre, è stata la prima ad acquistare e utilizzare nelle proprie lavorazioni la termosaldatrice con sistema computerizzato per l’esecuzione delle saldature relativamente a torri, scrubber e vasche coerentemente con la normativa DVS in materia.
In particolare, la ditta CTB Air Technology Srl dispone dei seguenti prodotti:
Torri verticali Scrubbers orizzontali Separatori di condensa Cappe di aspirazione |
Le torri verticali
Sono abbattitori di vapori ad umido, del tipo asse verticale, impiegati per abbattimento di vapori acidi e alcali e per le deodorizzazioni nelle industrie chimiche e galvaniche.
Il loro funzionamento si basa sui liquidi di lavaggio in contro-corrente ai fluidi aspirati, realizzati in PVC o polipropilene, a letti di riempimento statici o flottanti, a singolo o doppio stadio di lavaggio.
L'abbattitore è completo di:
- Pompe di ricircolo liquidi in PP
- Rampe di lavaggio composte da ugelli nebulizzatori
- Anelli o sfere di riempimento
- Vasca di contenimento liquidi
- Filtro ferma-gocce
- Tronchetti di carico e scarico anelli
- Oblò visivi di controllo
- Valvola per carico manuale liquidi
- Elettrovalvola da ½" per ripristino liquidi
- Scarico di fondo e troppo pieno
- Astine controllo livello
- Gruppo di dosaggio composto da pompa dosatrice con di strumento di controllo Ph e/o Redox e serbatoio di controllo reagenti

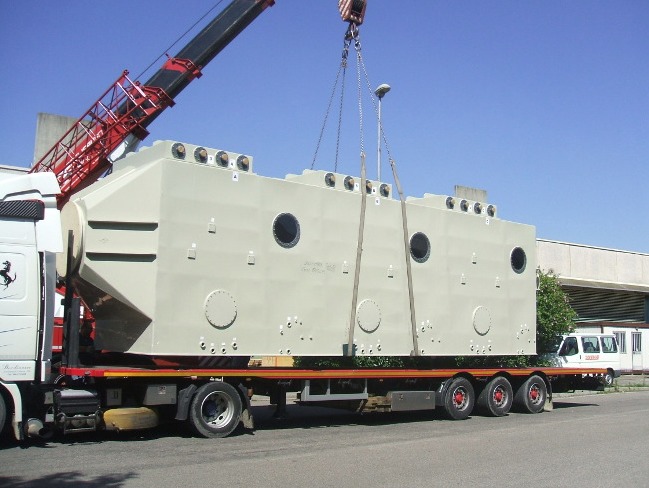

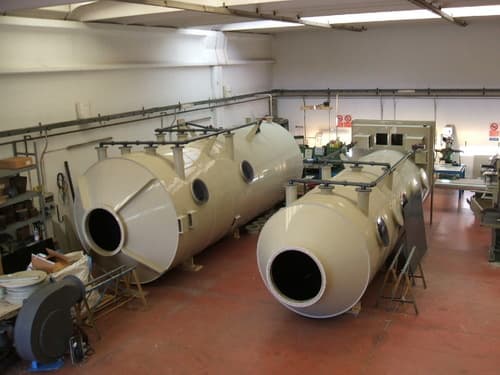

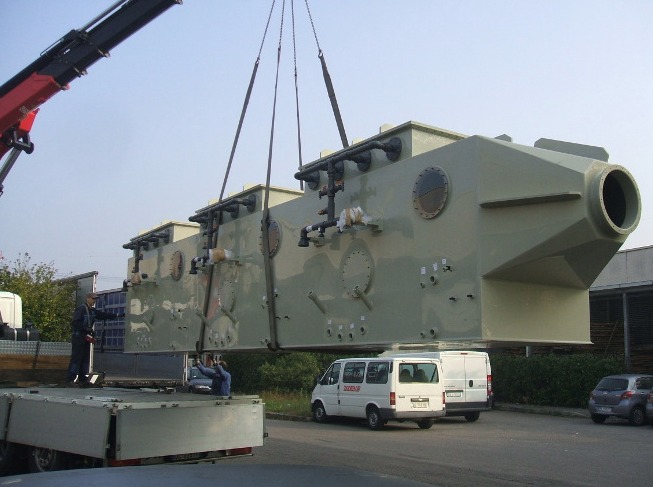

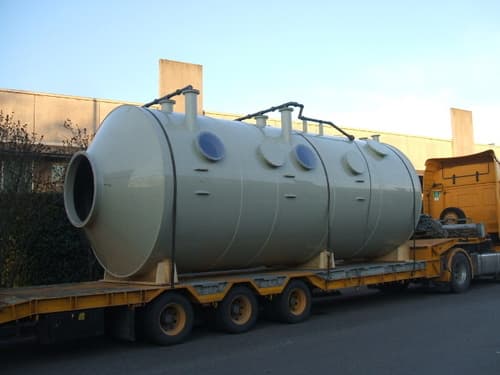

Gli scrubber orizzontali
Sono abbattitori di vapori ad umido, del tipo asse orizzontale, impiegati per abbattimento di vapori acidi e alcali, deodorizzazioni, nelle industrie chimiche e galvaniche.
Il loro funzionamento si basa su liquidi di lavaggio in contro-corrente ai fluidi aspirati, realizzati in P.V.C o polipropilene, a letti di riempimento statici.
L'abbattitore è completo di:
- Pompe di ricircolo liquidi in polipropilene
- Rampe di lavaggio composte da ugelli nebulizzatori
- Anelli o sfere di riempimento
- Vasca di contenimento liquidi
- Filtro ferma-gocce
- Tronchetti di carico e scarico anelli
- Oblò visivi di controllo
- Valvola per carico manuale liquidi
- Elettrovalvola da ½" per ripristino liquidi
- Scarico di fondo e troppo pieno
- Astine controllo livello
- Gruppo di dosaggio composto da pompa dosatrice completa di strumento di controllo Ph e/o Redox e serbatoio di controllo reagenti
Separatori di condensa
Il separatore SDC viene utilizzato per il recupero e la separazione delle condense provenienti dall'impianto di galvanica.
La struttura del separatore è composta da tre sezioni e da una struttura in acciaio al carbonio verniciato per il sostegno del separatore stesso.
La sezione di ingresso è collegata alla tubulazione dell'impianto di aspirazione tramite una flangia imbullonata.
Qui sono poste delle rampe di lavaggio con ugelli nebulizzatori del tipo OC da ½" nebulizzazione con angolo di dispersione 60°.
Dalle rampe viene irrorato il liquido per effettuare il controlavaggio del separatore e mantenere pulita la sezione filtrante. In questa sezione avviene la separazione delle condense presenti nel flusso gassoso: nello specifico, la sezione è composta da due separatori in PVC tipo F10.
Nella sezione di uscita, infine, il flusso gassoso fuoriesce dalla sezione filtrante e viene espulso dal separatore.
Il liquido utilizzato per il controlavaggio ed il recupero delle condense presenti negli aeriformi aspirati vengono convogliati, per caduta, attraverso una tubazione all'impianto di depurazione acque o alla vasca di lavoro.
Cappe di aspirazione
Sono progettate secondo l’esigenza specifica, valutando la forma e la necessità di conciliare un’ottimale aspirazione con gli spazi disponibili e trovando il giusto compromesso per un buon posizionamento.
Le cappe di aspirazione vengono costruite in tutte le forme, anulari, a “u”, a “L”, a sezione rettangolare, quadra e frontali per l’applicazione su vasche, circolari, per applicazioni specifiche quali serbatoi e semi-circolari per le applicazioni su boccaporti di reattori o nell’applicazione del carico fusti.
Le cappe da banco vengono realizzate con struttura autoportante, posizionate direttamente sul banco da lavoro o tavolo da laboratorio e dotate di sportelli apribili incernierati, trasparenti fumè con la possibilità di avere il ventilatore posizionato sul tronchetto di aspirazione della cappa per ottimizzare gli spazi.
Le cabine di aspirazione vengono realizzate con lo stesso concetto costruttivo delle cappe da banco e sono realizzate con un’estensione che permette di posizionarle a pavimento e di realizzarle con vasca o lavandino incorporato, dotate di scarico e personalizzate secondo la specifica esigenza.
Ogni necessità costruttiva e dimensionale trova la sua applicazione e realizzazione che ne garantisce la durata nel tempo, grazie all’impiego di materiali specifici per l’antiacido ed il contatto con le sostanze corrosive.
Possono essere dotate di accessori quali serrande di regolazione manuale del flusso, aspiratore localizzato realizzato nello stesso materiale della cappa, scarichi e ispezioni.
La CTB Air Technology Srl installa i propri impianti di realizzazione sia in territorio italiano che estero
offrendo alla propria clientela anche un servizio di assistenza e manutenzione su richiesta
nonché un contratto annuale con predisposizione del registro di manutenzione.
